パンチングメタル製品事例
通気口カバー通気口カバーフィルターエレメント用パンチングメタル装飾用パンチング屋外床用エンボス加工屋外床用エンボス加工屋外床用エンボス加工屋外床用エンボス加工模様(3本線)付エンボス加工。

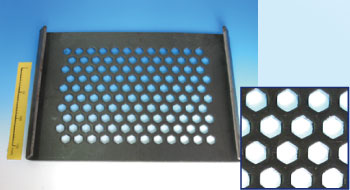

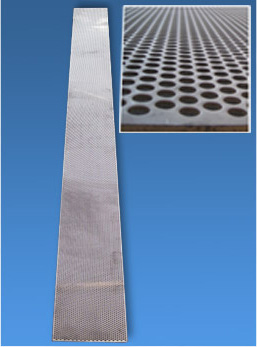

板は304の1.5ミリ使用。ステンレス板にコンパウンド使用せず研磨した製品です。小さい穴の中にコンパウンドの滞留が除去に苦労しましたのでやって見ました。面粗度は落ちますが意匠性のある物以外には使用できそうです。上とその次は304 4ミリ厚み 14φx19ピッチ 500wx6000L加工いたしました。採石用六角パンチング
外孔より開効率が出せます。無駄がなく、蜂の巣のもこの形です。ハニカムともいいます。横からのイメージ図面です。横から見た写真です。
外の丸が25φ上部平坦部が18φ程度更に横からエンボス加工で押出部分が全てRが付いているもので、タンクの保温加熱用に内張りとして使われるようです。
穴は溶接の為の物と思われます。

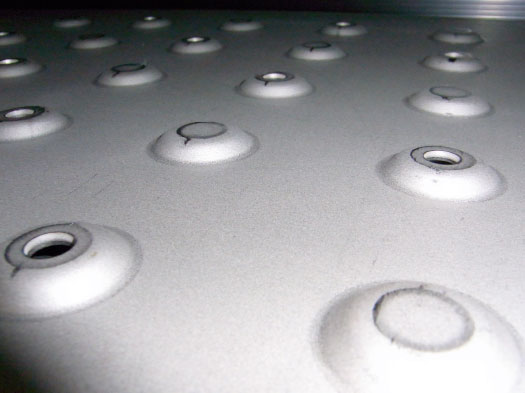

貫通穴の無いものは大型浴槽に使用される事もあります。ステンレス1.5mmに2.5mm立ち上げ10φの貫通穴です。
濾材を持ち上げサポートの板との隙間を開けるのに 使用されているのではないかと考えます。別の角度よりの写真です。別の角度よりの写真です。当社制作事例
パンチングメタルは金属を主体とした素材に穴をあけて加工した単純なものです。しかし、そこからうまれてくる機能は多くのメリットを産み出し、あらゆる分野で使われております。普段、皆様が近くで目にするするものから、大きなプラントに組み込まれているものまで、多くの現場で使われております。
製品事例:フラワーアレンジメント
「日本フラワーデザイン大賞2009 厚生労働大臣賞受賞作品」
パンチングメタルをオブジェのベースとして利用したフラワーアレンジメント作品。
パンチングメタルもデザイナーの感性で芸術作品にまで活用していただけた作品です。
思いもよらない発想とそれを形にしていくクリエィターの手腕には感嘆させられます。
この作品にてフラワーデザイナーの伊東慶直様は「日本フラワーデザイン大賞2009」 (日本フラワーデザイナー協会主催)において厚生労働大臣賞を受賞されました。おめでとうございます。製品事例:演劇のセット
パンチングメタルの特徴を活かし、たざわこ芸術村でのわらび座様公演ミュージカル「銀河鉄道の夜」の舞台セット(美術 朝倉摂様)に当社パンチングメタルを採用いただきました。
写真は舞台セット(左)、パンチングメタル施工時(下)のものです。
製品事例:パーティテーブル
テーブルには便利なスライド式のトレーつき。
天板にパンチングメタルを使用することにより簡単に水洗いできるメンテナンスの良さとデザイン性を両立。建築デザイナーの福本氏によるオリジナルデザイン。製品事例:ディスプレー
九州小倉にて開催された「北九州市博覧祭」でのI社様のエコグッズショップにて、ディスプレイと什器に弊社のパンチングメタルを採用していただきました。
